无感电阻

无感电阻厂家
作者:电阻生产厂家 时间:2020-11-08 10:24:55 来源:原创

无感电阻厂家

无感电阻指的是不会产生电感的电阻,常用于做负载,用于吸收产品使用过程中产生的不需要的电量,或起到缓冲、制动的作用。常见的无感电阻有金属膜电阻、绕线电阻、TO-220大功率负载电阻等。

无感电阻的特点:

阻值精度高:无感电阻的阻值精度通常很高,可以达到1%以内。
稳定性好:由于无感电阻的误差和温度系数都很小,因此其稳定性很好,可以在不同环境下保持稳定的性能。
抗干扰能力强:由于无感电阻不会产生磁场,因此其抗干扰能力很强,适用于各种高精度电子设备。

无感电阻的应用场景:

直流电路:在直流电路中,无感电阻可以起到降压、限流、分流等作用,同时也可以提高电路的稳定性。
交流电路:在交流电路中,无感电阻可以起到阻抗匹配、降噪、滤波等作用,同时也可以提高电路的效率。
混频电路:在混频电路中,无感电阻可以起到隔离、缓冲、保护等作用,同时也可以提高电路的线性度。

无感电阻的选择:

1、无感电阻,比较注重的就是感抗值,还有要注意设备使用的一致性和稳定性。
2、无感电阻作为负载时产生大量的热量,散热好也是重要参数之一。
3、如果设备对体积要求较高,则不适合选择绕线电阻这类体积大的无感电阻。

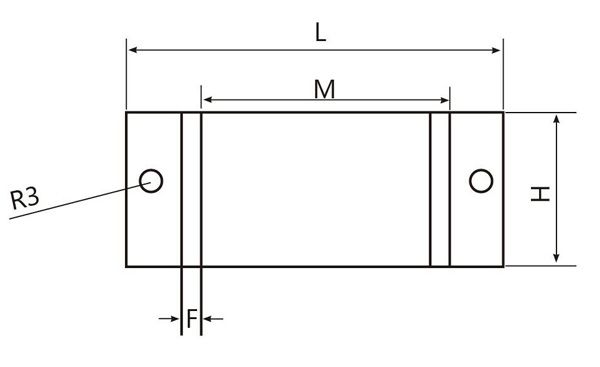

一、外形尺寸:

该产品采用厚膜工艺,以铜板做散热器,防潮湿,较多使用于高频及脉冲负载情况。温度系数由于±100PPM,阻值范围宽,可以加工成多种样式,功率大,广泛应用于电力仪表,也可代替大体积线绕电阻器使用。功率10W-500W.阻值从0.1R做起。精度±2%,±5%

该器件主要面向工业焊接机、测试设备、UPS、机车、汽车及基站系统,以及始终端产品中的电源稳压器、电流感应、电源转换、高速开关、射频、脉冲生成、负载电阻、缓冲器、脉冲处理电路及放大器等应用领域。也可作为制动电阻使用。外观尺寸可以根据用户要求制作。


二、额定功耗与环境温度的关系:
功率(W) 铜板尺寸L×H×T(mm) 瓷片尺寸
30 20×16×1.5 14×16×1
60 47×20×1.5 36×0×1
100 60×25×1.5 40×25×1
200 70×34×3.0 48×35×1
300 80×45×3.0 60×45×1

戳我试试

三、使用说明
1、以上电阻器必须在外敷散热器的情况下使用,如果不加散热器,电阻器的使用功率应该大大降低。

2、安装带散热器的电阻器时,与散热器接触的安装表面要平直,不得有毛刺、异物等,必要时应在接触面涂抹一层导热硅脂,安装紧固螺钉(或螺丝)时,应离岸边(对角)分别逐渐加力,最后完全拧紧。绝对不能先拧紧一边,再开始拧紧另一边。在安装大功率带散热器时,还应加弹簧垫片。
