精密金属箔电阻器

精密金属箔电阻器
作者:电阻生产厂家 时间:2020-11-24 10:43:10 来源:原创

精密金属箔电阻器是许多电阻厂家生产重要类型电阻之一,在很多电阻合金材料的使用上,金属箔电阻得到突飞猛进的发展,越来越多的金属箔电阻开始研发和进行投产。
作为精密电阻,金属箔电阻具有高精度、高稳定性、高可靠性。金属箔电阻器在低噪音方面比较出色;而它的封装尺寸和普通贴片电阻一样,也是非常小型化的产品,对提升电路的空间也有一定帮助;另外,它对静电并不敏感,出色的排除了电路静电对稳定性的影响。

有的高精密金属箔电阻器的温度系数可以做到+0.2 ppm/°C。

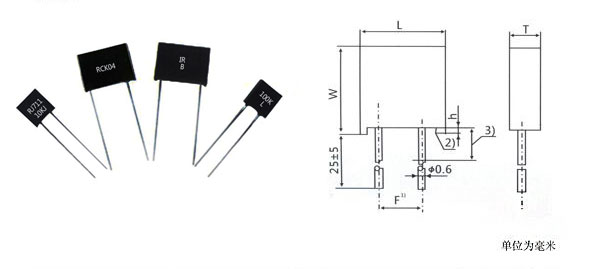

一、产品外型图及外形尺寸

本产品是利用半导体工艺生产的新型电阻。产品体积小、精度高、温度系数小、稳定性好、可靠性高,以良好的电气特性而广泛用于军事惯导配电控制、各类工业仪器、仪表精密测量系统中。

规格型号

标称尺寸

最小尺寸

最大重量

L

W

T

F

h

(g)

RJ711

(RCK)

D

7.7

8.0

3.0

3.9

0.3

0.6

E

7.7

8.0

3.0

3.9

0.3

0.6

02A

7.7

8.0

3.0

3.9

0.3

0.6

04

14.8

10.5

3.4

10.0

0.4

1.4

05

22.4

10.5

3.4

16.2

0.4

2.0

06

30.3

10.5

6.3

21.9

0

4.0

注:1).应在引出线伸出主体处进行测量。2).支脚的样式可以任选。3).电阻值测量点对电阻值等于和大于10Ω的电阻器应12.7±3.2mm处,对电阻值小于10Ω的电阻器应在6.0±0.5mm处。4).F标称尺寸公差±0.5mm,其他为±0.25.

二、主要技术参数:

规格型号

RJ711(RCK)

型号

D

E

02A

04

05

06

70℃额定功耗(W)

0.125

0.25

0.5

1.0

1.2

1.5

阻值范围(Ω)

0.1-20K

0.1-30K

0.1-200K

0.1-400K

0.3-600K

0.4-800K

阻值允许偏差

E(±0.005%)L(±0.01%)P(±0.025%)W(±0.05%)B(0.1%)

电阻温度特差

S(±5X10-6/℃)R(±10X10-6/℃)

元件极限电压(V)

200

250

300

350

500

650

(直流或交流有效值)

绝缘电压(V)

250

350

450

500

700

920

直流或交流峰值

使用环境

-55℃-----125℃

注:1)若用户需要>100Ω电阻器阻值允许偏差可以做到±0.005%(E)。2)R≤10Ω的电阻器最小阻值允许偏差±0.1%。3)当5Ω≤R≤10Ω时,电阻温度系数不应超过表中规定数值的两倍,对于<5Ω的阻值不规定电阻温度系数。

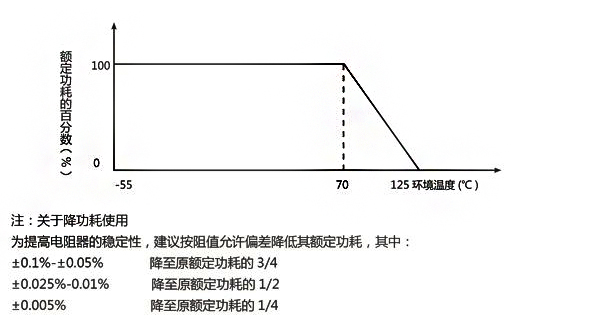

三、额定功率与环境温度的关系

戳我试试

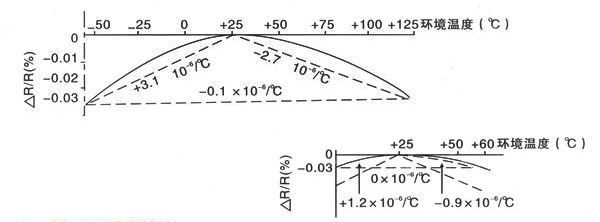

四、典型电阻-温度特性

戳我试试

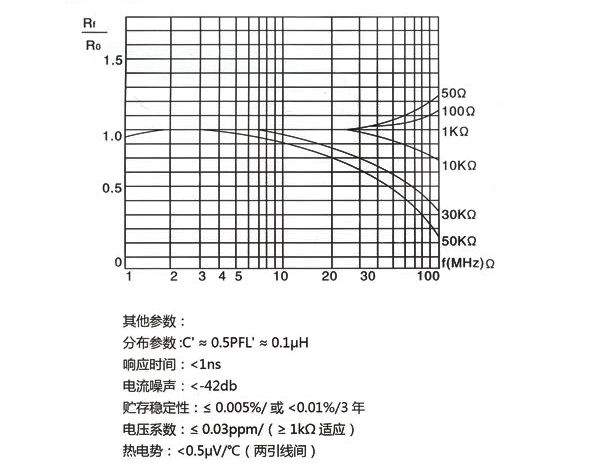

五、电阻器的高频特性

戳我试试
