高精密高压电阻主要的判定条件是电阻的公差和温度系数。为了防止电击穿,必须选择耐压强度高的细长基体,电阻膜做成螺旋带式,而且沿长度方向的电压梯度不得超过500伏/厘米。主流的高压电阻均为厚膜工艺,厚膜工艺的电阻在高压环境中阻值会发生变化,这是由于厚膜电阻是导电和非导电的材料混合而成,在高压环境下非导电的介质被激活从而形成并联电阻,使电阻的阻值随着电压的升高向小的方向变化。低电压系数是由电阻的浆料水平和制作工艺决定的。
主要技术参数:

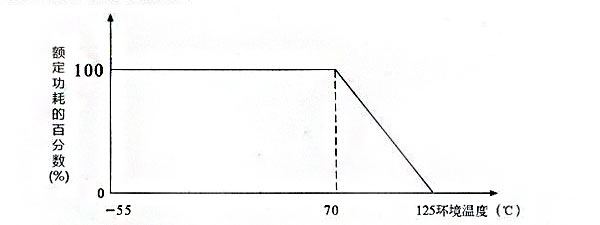

二、额定功耗与环境温度的关系:
功率
额定功率(W)
外形尺寸
阻值范围(Ω)
温度系数×10-6/℃
使用温度
阻值误差Z
极限电压(KV)
L
D
I
d
RI81
3W
14
6
10
0.8
1M-10G
100
-55℃
80℃
F(±1%)
G(±1%)
J(±5%)
K(±10%)
5
RI81
4W
24
7
10
0.8
1M-20G
100
10
RI81
6W
50
8
10
0.8
1M-50G
100
20
RI81
8W
70
10
10
0.8
1M-80G
100
25
RI81
10W
100
10
10
0.8
1M-100G
100
30
RI81
15W
125
10
10
0.8
1M-120G
100
35
RI81
20W
150
10
10
0.8
1M-150G
100
35
RI81
30
120±2
20
10
M5
1M-200G
100
35
RI81
50
120±2
22
10
M6
1M-300G
100
35
RI81
80
130±2
27
10
M8
1M-300G
100
35
RI81
100
160±2
27
10
M8
1M-300G
100
40
RI81
150
210±3
27
10
M8
1M-300G
100
60
RI81
200
260±3
27
10
M8
1M-300G
100
60
RI81
300
320±3
32
10
M10
1M-300G
100
80
